نحوه نصب براکت LED؛ آموزش سقفی و دیواری مرحله‌به‌مرحله

نصب براکت ال ای دی در صورتی که مراحل آن به‌ترتیب انجام شود، کار پیچیده‌ای نیست؛ اما انتخاب محل مناسب، ثابت‌کردن صحیح پایه‌ها و رعایت نکات ایمنی هنگام سیم‌کشی اهمیت زیادی دارد. در این آموزش، نحوه نصب براکت ال ای دی را از آماده‌سازی محل و سوراخ‌کاری تا اتصال سیم‌ها، قرار دادن بدنه و تست نهایی مرحله‌به‌مرحله بررسی می‌کنیم.

فرقی نمی‌کند براکت را روی دیوار یا سقف نصب کنید یا بخواهید آن را جایگزین مهتابی قدیمی کنید؛ در هر حالت، روش نصب باید با جنس سطح، نحوه اتصال پایه یا کلیپس و ساختار سیم‌کشی همان براکت هماهنگ باشد. اگر در تشخیص سیم‌ها یا کار با برق ساختمان تجربه ندارید، بخش سیم‌کشی را به برقکار بسپارید.

اگر هنوز با ساختار، کاربردها و تفاوت این چراغ با مهتابی‌های قدیمی آشنا نیستید، ابتدا مقاله براکت LED چیست و چه کاربردی دارد؟ را مطالعه کنید.

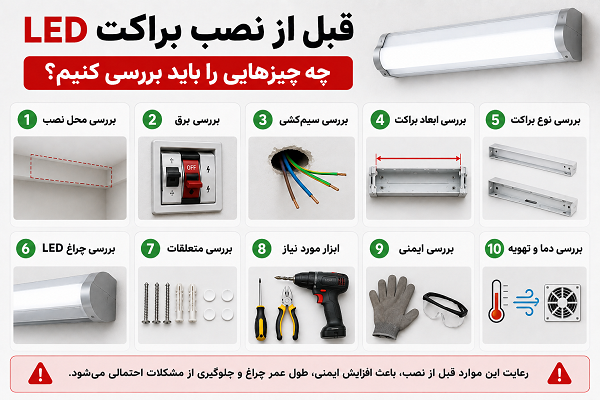

قبل از نصب براکت LED چه چیزهایی را باید بررسی کنیم؟

قبل از شروع نصب براکت ال ای دی، محل نصب، وضعیت سیم‌کشی و تجهیزات موردنیاز را بررسی کنید. این مرحله کمک می‌کند پایه‌ها محکم نصب شوند و هنگام سوراخ‌کاری یا اتصال برق با مشکل مواجه نشوید.

1. انتخاب محل مناسب

سطح نصب باید استحکام کافی برای نگه‌داشتن براکت داشته باشد. در نصب دیواری، محل پایه‌ها را طوری انتخاب کنید که بدنه پس از نصب تراز باشد. برای نصب براکت ال ای دی سقفی نیز باید از استحکام خود سقف یا زیرسازی آن مطمئن شوید؛ به‌خصوص اگر سطح از نوع کناف یا سقف کاذب باشد.

پیش از سوراخ‌کاری، مسیر احتمالی سیم‌های برق و لوله‌های تأسیسات داخل دیوار یا سقف را نیز بررسی کنید تا مته با آن‌ها برخورد نکند.

 2. ابزار لازم برای نصب براکت ال ای دی

برای نصب معمولاً به متر، مداد یا ابزار علامت‌گذاری، تراز، دریل و مته متناسب با سطح، پیچ‌گوشتی و تجهیزات اتصال نیاز دارید. برای نصب سقفی نیز از نردبان یا چهارپایه محکم و پایدار استفاده کنید.

پایه یا کلیپس‌های براکت و سایر قطعات لازم برای ثابت‌کردن بدنه را قبل از شروع کار آماده کنید تا در میانه نصب مجبور به جابه‌جایی یا نگه‌داشتن چراغ در شرایط نامناسب نشوید.

3. انتخاب پیچ و رولپلاک متناسب با سطح

پیچ و رولپلاک باید متناسب با جنس و ساختار محل نصب انتخاب شود. اتصال مورد استفاده برای دیوار بتنی یا آجری الزاماً برای کناف، گچ، چوب یا سطوح توخالی مناسب نیست. در نصب سقفی، اگر درباره استحکام سطح یا زیرسازی اطمینان ندارید، قبل از سوراخ‌کاری از فرد متخصص کمک بگیرید.

نکته ایمنی: اگر با سیم‌کشی برق ساختمان آشنایی ندارید یا نمی‌توانید از قطع کامل برق و بی‌برق بودن سیم‌ها مطمئن شوید، بخش الکتریکی نصب را به برقکار بسپارید.

اگر هنوز براکت را تهیه نکرده‌اید، بهتر است قبل از خرید طول چراغ، محل نصب، میزان نور موردنیاز و نوع نصب دیواری یا سقفی را مشخص کنید. در راهنمای خرید براکت ال ای دی معیارهای انتخاب مدل مناسب را بررسی کرده‌ایم.

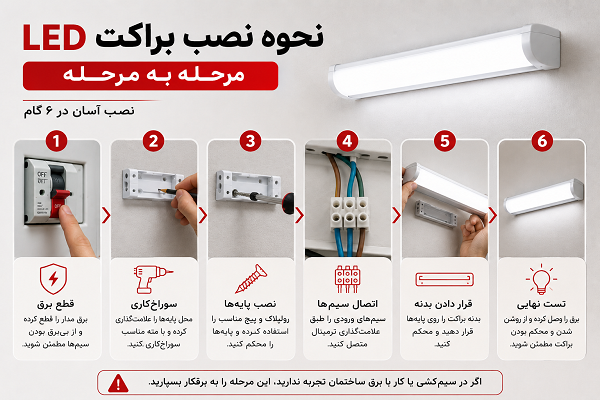

 نحوه نصب براکت LED مرحله به مرحله

بعد از آماده‌سازی محل و ابزار، نصب براکت را به‌ترتیب زیر انجام دهید. ابتدا پایه‌ها یا کلیپس‌ها را روی سطح ثابت کنید، سپس سیم‌کشی را انجام دهید و در پایان بدنه براکت را روی پایه‌ها قرار دهید.

۱. قطع برق و آماده‌سازی محل نصب

برق مدار مربوط به محل نصب را از جعبه فیوز قطع کنید. خاموش‌کردن کلید چراغ به‌تنهایی کافی نیست؛ پیش از لمس سیم‌ها، با ابزار مناسب از نبود ولتاژ مطمئن شوید.

محل نصب را نیز یک‌بار بررسی کنید تا پایه‌ها روی نقاط مشخص‌شده قرار بگیرند و مسیر سیم‌کشی یا تأسیسات پنهان با سوراخ‌ها تداخل نداشته باشد. اگر در تشخیص مدار یا کار با برق ساختمان تجربه ندارید، بخش سیم‌کشی را به برقکار بسپارید.

۲. مشخص کردن محل پایه‌ها و سوراخ‌کاری

پایه یا کلیپس‌های براکت را در محل موردنظر قرار دهید و جای سوراخ‌ها را با متر و مداد مشخص کنید. برای نصب براکت خطی ال ای دی، استفاده از تراز اهمیت بیشتری دارد تا بدنه پس از نصب کج نباشد.

پس از علامت‌گذاری، با مته مناسب جنس دیوار یا سقف سوراخ‌کاری کنید. اندازه و نوع سوراخ باید با پیچ و رولپلاک انتخاب‌شده متناسب باشد.

۳. نصب پایه یا کلیپس براکت ال ای دی

رولپلاک و پیچ مناسب سطح را در سوراخ‌ها قرار دهید و پایه‌ها یا کلیپس‌های براکت را محکم کنید. پایه‌ها نباید لق باشند؛ زیرا شل‌بودن آن‌ها می‌تواند باعث جابه‌جایی یا کج‌شدن بدنه شود.

اگر سطح از کناف یا سقف کاذب است، روش اتصال باید با ساختار و زیرسازی آن سازگار باشد. در صورت اطمینان نداشتن از استحکام محل، قبل از ادامه نصب از فرد متخصص کمک بگیرید.

 ۴. نحوه اتصال سیم‌های براکت LED به برق

پس از اطمینان از قطع برق، سیم‌های ورودی را مطابق علامت‌گذاری ترمینال یا دستورالعمل خود براکت متصل کنید. اگر محل اتصال فاز و نول روی محصول مشخص شده است، سیم‌ها را بر اساس همان علامت‌ها وصل کنید و صرفاً رنگ سیم را معیار تشخیص قرار ندهید.

اتصال باید محکم باشد و بخش لخت سیم بیرون از محل اتصال باقی نماند. اگر نوع ترمینال یا نحوه اتصال مشخص نیست، حدس نزنید و کار را به برقکار بسپارید.

 ۵. قرار دادن بدنه براکت روی پایه‌ها

بعد از تکمیل سیم‌کشی، بدنه را طبق طراحی محصول روی پایه‌ها یا کلیپس‌ها قرار دهید. بسته به ساختار براکت، بدنه ممکن است روی پایه چفت شود یا با پیچ ثابت شود.

سیم‌ها را طوری قرار دهید که تحت فشار یا کشش نباشند و مانع قرارگرفتن کامل بدنه روی پایه‌ها نشوند. اگر بدنه به‌راحتی جا نمی‌گیرد، آن را با فشار زیاد نصب نکنید و ابتدا وضعیت پایه‌ها و سیم‌ها را بررسی کنید.

 ۶. تست روشن شدن و محکم بودن براکت

پس از بررسی اتصالات و اطمینان از ثابت‌بودن بدنه، برق مدار را وصل و چراغ را روشن کنید. مطمئن شوید براکت به‌طور پایدار روشن می‌شود و پایه‌ها یا بدنه لق نیستند.

اگر چراغ روشن نشد، ابتدا دوباره برق را قطع کنید و سپس اتصالات را بررسی کنید. در صورت مشاهده جرقه، بوی سوختگی یا داغ‌شدن غیرعادی، ادامه کار را متوقف کرده و از برقکار کمک بگیرید.

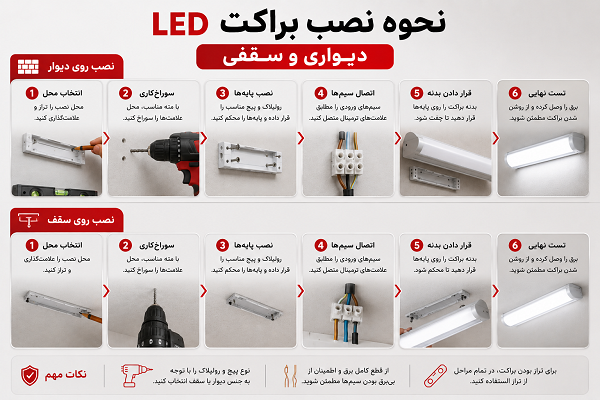

نحوه نصب براکت LED دیواری و سقفی چه تفاوتی دارد؟

اصول نصب براکت دیواری ال ای دی و سقفی یکسان است؛ در هر دو حالت باید محل پایه‌ها مشخص، اتصال به سطح محکم و سیم‌کشی مطابق دستورالعمل محصول انجام شود. تفاوت اصلی به استحکام سطح و نوع زیرسازی مربوط می‌شود.

 نصب براکت ال ای دی روی دیوار

در نصب دیواری، ابتدا محل پایه‌ها را با متر و تراز مشخص کنید تا بدنه پس از نصب کج نباشد. سپس با توجه به جنس دیوار، پیچ و رولپلاک یا روش اتصال مناسب را انتخاب و پایه‌ها را کاملاً ثابت کنید.

اگر دیوار از گچ، کناف یا مصالح توخالی است، از اتصال مخصوص سطوح توپر به‌صورت خودکار استفاده نکنید. روش ثابت‌کردن باید با ساختار سطح یا زیرسازی پشت آن سازگار باشد.

نصب براکت ال ای دی روی سقف

در نصب براکت ال ای دی سقفی، محکم‌بودن محل اتصال اهمیت بیشتری دارد؛ زیرا چراغ باید به‌صورت مطمئن روی سطح بالای سر ثابت بماند. پایه‌ها را روی بخش مستحکم سقف یا زیرسازی مناسب نصب کنید.

اگر سقف کاذب یا کناف است و از وضعیت زیرسازی اطلاع ندارید، قبل از سوراخ‌کاری استحکام محل اتصال را بررسی کنید. در صورت وجود ابهام، نصب را به فرد متخصص بسپارید.

نکته: پیچ و رولپلاک براکت را بر اساس جنس سطح انتخاب کنید؛ یک نوع اتصال برای همه دیوارها و سقف‌ها مناسب نیست.

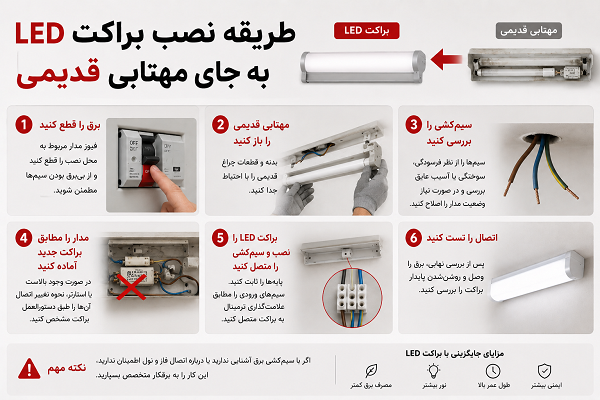

 طریقه نصب براکت مهتابی LED به جای مهتابی قدیمی

اگر قرار است براکت LED را جایگزین مهتابی قدیمی کنید، قبل از نصب باید سیم‌کشی موجود و قطعات مدار قبلی را بررسی کنید. براکت‌های LED معمولاً برای اتصال مستقیم طبق مدار مشخص خود طراحی شده‌اند؛ بنابراین نباید سیم‌های مهتابی قدیمی را بدون بررسی به چراغ جدید متصل کرد.

 آیا بالاست و استارتر مهتابی قدیمی لازم است؟

در مدار مهتابی‌های فلورسنت قدیمی ممکن است بالاست و استارتر وجود داشته باشد، اما نحوه اتصال براکت LED با آن مدار یکسان نیست. باقی‌ماندن یا حذف این قطعات باید بر اساس نقشه اتصال و دستورالعمل همان براکت مشخص شود.

بنابراین پیش از سیم‌کشی، علامت‌های روی ترمینال و دستورالعمل محصول را بررسی کنید. اگر نحوه تغییر مدار مشخص نیست یا با سیم‌کشی برق ساختمان آشنایی ندارید، این کار را به برقکار بسپارید.

 مراحل جایگزینی مهتابی با براکت ال ای دی

1. برق را قطع کنید: فیوز مدار را قطع و با ابزار مناسب از بی‌برق بودن سیم‌ها مطمئن شوید.
2. مهتابی قدیمی را باز کنید: بدنه و قطعات چراغ قبلی را با احتیاط جدا کنید.
3. سیم‌کشی را بررسی کنید: اگر سیم‌ها فرسوده، سوخته یا عایق آن‌ها آسیب‌دیده است، قبل از نصب براکت جدید وضعیت مدار را اصلاح کنید.
4. مدار را مطابق براکت جدید آماده کنید: در صورت وجود بالاست یا استارتر، نحوه تغییر اتصال آن‌ها را طبق دستورالعمل براکت مشخص کنید.
5. براکت LED را نصب کنید: پس از آماده‌شدن سیم‌کشی، پایه‌ها را ثابت کرده و سیم‌های ورودی را مطابق علامت‌گذاری ترمینال به براکت متصل کنید. سپس بدنه را روی پایه‌ها قرار دهید.
6. اتصال را تست کنید: پس از بررسی نهایی، برق را وصل و روشن‌شدن پایدار براکت را بررسی کنید.

اگر نقشه سیم‌کشی براکت مشخص نیست یا درباره اتصال فاز و نول اطمینان ندارید، از حدس‌زدن خودداری کنید و بخش الکتریکی نصب را به برقکار بسپارید.

 طریقه نصب براکت خطی LED و مدل‌های روکار چگونه است؟

نصب براکت LED روکار و مدل‌های خطی از نظر مراحل اصلی تفاوت زیادی با نصب معمولی ندارد؛ ابتدا پایه یا کلیپس روی سطح ثابت می‌شود، سپس سیم‌کشی انجام می‌گیرد و در پایان بدنه روی پایه قرار می‌گیرد. تفاوت اصلی به شکل پایه‌ها و نحوه اتصال بدنه مربوط است که باید مطابق ساختار همان محصول انجام شود.

 نصب براکت LED روکار

ابتدا محل پایه‌ها یا کلیپس‌ها را با متر و تراز مشخص کنید. در براکت‌های خطی، هم‌راستا بودن نقاط اتصال اهمیت بیشتری دارد تا بدنه پس از نصب کج یا نامنظم دیده نشود.

پس از علامت‌گذاری، پایه‌ها را با پیچ و اتصال متناسب با جنس سطح محکم کنید. سپس سیم‌های ورودی را طبق علامت‌گذاری ترمینال و دستورالعمل محصول متصل کنید. سیم‌ها نباید تحت فشار قرار بگیرند یا مانع قرارگرفتن کامل بدنه شوند.

در پایان، بدنه براکت را روی پایه‌ها یا کلیپس‌ها قرار دهید و مطمئن شوید تمام نقاط اتصال به‌درستی درگیر شده‌اند.

 تفاوت نصب پایه‌دار و کلیپسی

در مدل‌های کلیپسی، ابتدا کلیپس‌ها روی دیوار یا سقف ثابت می‌شوند و سپس بدنه براکت روی آن‌ها قرار می‌گیرد. در مدل‌های پایه‌دار یا پیچی، ابتدا پایه روی سطح نصب شده و بدنه طبق روش پیش‌بینی‌شده برای همان محصول به آن متصل می‌شود.

اگر بدنه به‌راحتی روی پایه یا کلیپس قرار نمی‌گیرد، آن را با فشار جا نزنید. ابتدا محل پایه‌ها و وضعیت سیم‌ها را بررسی کنید تا مانعی برای نصب صحیح وجود نداشته باشد.

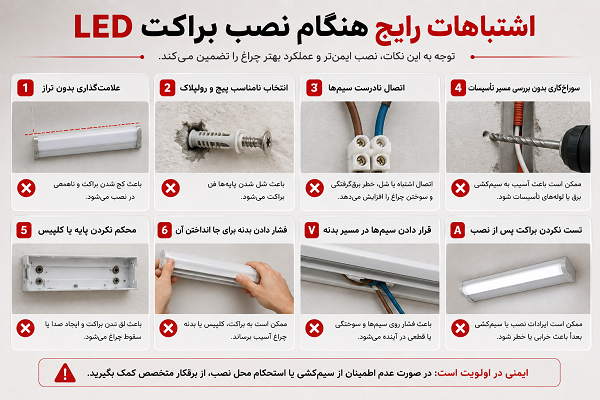

 اشتباهات رایج هنگام نصب براکت ال ای دی چیست؟

بیشتر مشکلات بعد از نصب براکت ال ای دی به چند خطای قابل پیشگیری مربوط می‌شود. توجه به این موارد، هم نصب را ایمن‌تر می‌کند و هم از لق‌شدن یا عملکرد نادرست چراغ جلوگیری خواهد کرد.

1. علامت‌گذاری بدون تراز

اگر محل پایه‌ها دقیق مشخص نشود، بدنه ممکن است بعد از نصب کج باشد. پیش از سوراخ‌کاری، فاصله نقاط اتصال را اندازه بگیرید و برای ترازکردن آن‌ها از تراز استفاده کنید.

2. انتخاب نامناسب پیچ و رولپلاک

نوع اتصال باید با جنس دیوار یا سقف و وضعیت زیرسازی متناسب باشد. استفاده از پیچ و رولپلاک نامناسب می‌تواند باعث محکم‌نشدن پایه‌ها و در نتیجه لق‌شدن براکت شود.

3. اتصال نادرست سیم‌ها

سیم‌ها را مطابق علامت‌گذاری ترمینال و دستورالعمل براکت متصل کنید. اتصال شل یا باقی‌ماندن بخش لخت سیم در بیرون از محل اتصال می‌تواند خطرناک باشد. اگر نحوه اتصال مشخص نیست، از حدس‌زدن خودداری کنید.

4. سوراخ‌کاری بدون بررسی مسیر تأسیسات

قبل از دریل‌کاری، مسیر احتمالی سیم‌های برق و لوله‌های تأسیسات پنهان را بررسی کنید. سوراخ‌کردن محل عبور این تأسیسات می‌تواند خطرناک باشد.

5. محکم نکردن پایه یا کلیپس

قبل از قرار دادن بدنه، پایه‌ها و کلیپس‌ها را بررسی کنید تا هیچ لقی نداشته باشند. بدنه باید فقط پس از اطمینان از استحکام نقاط اتصال روی آن‌ها قرار بگیرد.

6. فشار دادن بدنه برای جا انداختن آن

اگر بدنه براکت به‌راحتی روی پایه یا کلیپس قرار نمی‌گیرد، با فشار آن را جا نزنید. ابتدا محل پایه‌ها، وضعیت سیم‌ها و نحوه قرارگیری بدنه را بررسی کنید.

7. تست نکردن براکت پس از نصب

در پایان، روشن‌شدن پایدار چراغ و محکم‌بودن بدنه را بررسی کنید. اگر جرقه، بوی سوختگی، صدای غیرعادی یا داغ‌شدن غیرعادی مشاهده شد، برق را قطع کنید و در صورت مشخص نبودن علت، از برقکار کمک بگیرید.

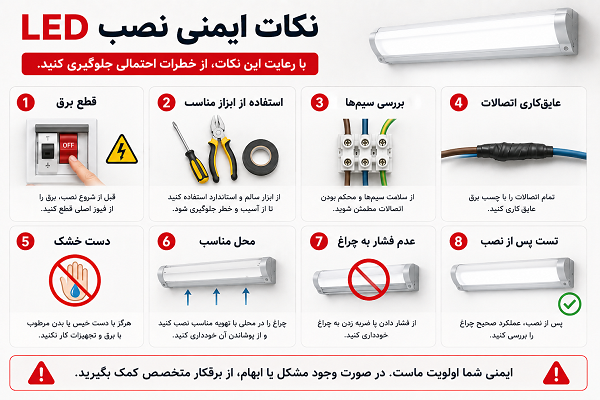

 نکات ایمنی نصب براکت

نصب براکت LED فقط به ثابت‌کردن بدنه محدود نمی‌شود و بخش سیم‌کشی آن نیاز به دقت بیشتری دارد. پیش از شروع کار، برق مدار را قطع کنید و تا زمانی که از بی‌برق بودن سیم‌ها مطمئن نشده‌اید، به آن‌ها دست نزنید.

نکات ایمنی قبل از سیم‌کشی

•  برق مدار را از جعبه فیوز قطع کنید؛ خاموش‌کردن کلید چراغ به‌تنهایی کافی نیست.
• پیش از لمس سیم‌ها، با ابزار مناسب از نبود ولتاژ مطمئن شوید.
•  سیم لخت، عایق آسیب‌دیده یا اتصال شل را نادیده نگیرید.
•  سیم‌ها را مطابق علامت‌گذاری ترمینال و دستورالعمل براکت متصل کنید.
•  پیش از سوراخ‌کاری، مسیر احتمالی سیم‌های برق و لوله‌های تأسیسات پنهان را بررسی کنید.
• برای نصب سقفی از نردبان یا چهارپایه محکم و پایدار استفاده کنید و روی صندلی یا سطوح ناپایدار قرار نگیرید.

 چه زمانی نصب را به برقکار بسپاریم؟

اگر در تشخیص سیم‌ها، قطع برق مدار یا نحوه اتصال براکت اطمینان ندارید، بخش سیم‌کشی را به برقکار بسپارید. همچنین در صورت فرسوده یا سوخته بودن سیم‌ها، نامشخص‌بودن مدار مهتابی قدیمی یا تردید درباره استحکام زیرسازی سقف، ادامه نصب بدون بررسی تخصصی توصیه نمی‌شود.

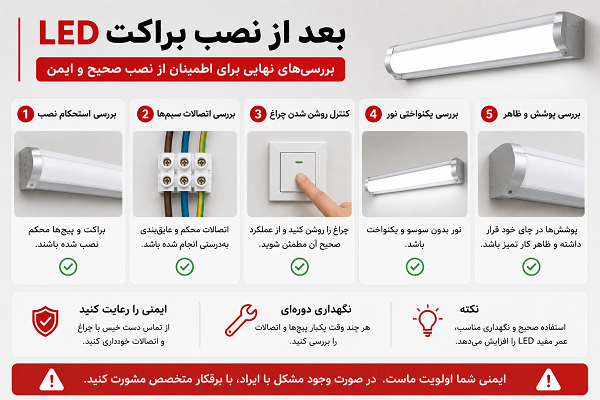

 بعد از نصب براکت چه چیزهایی را بررسی کنیم؟

بعد از نصب چراغ براکت LED، پیش از پایان کار چند مورد را بررسی کنید تا از استحکام نصب و عملکرد صحیح آن مطمئن شوید.

• استحکام براکت: پایه‌ها، کلیپس‌ها و بدنه نباید لق یا جابه‌جا باشند. اگر براکت لق است، ابتدا برق را قطع و سپس اتصال پایه‌ها را بررسی کنید.
• روشن‌شدن چراغ: پس از وصل برق، مطمئن شوید براکت به‌صورت پایدار روشن می‌شود و خاموش و روشن‌شدن غیرعادی ندارد.
• سیم‌کشی و اتصالات: اگر چراغ روشن نشد، دوباره برق را قطع کنید و سپس اتصال سیم‌ها و ترمینال را بررسی کنید.
• دمای غیرعادی: اگر بدنه داغ‌شدن غیرعادی یا افزایش سریع دما دارد، برق را قطع کنید و علت را بررسی کنید.
• جرقه، صدا یا بوی سوختگی: مشاهده هرکدام از این موارد نشانه توقف کار است. برق را قطع کنید و اگر علت مشخص نیست، از برقکار کمک بگیرید.
• تراز و ظاهر نهایی: مطمئن شوید بدنه به‌درستی روی پایه‌ها قرار گرفته، براکت تراز است و سیم‌ها مانع نصب صحیح بدنه نشده‌اند.

 جمع‌بندی

نحوه نصب براکت ال ای دی شامل چند مرحله اصلی است: انتخاب محل مناسب، مشخص‌کردن جای پایه‌ها، سوراخ‌کاری و ثابت‌کردن پایه یا کلیپس، اتصال صحیح سیم‌ها و در نهایت قرار دادن بدنه و تست چراغ. در نصب دیواری و سقفی، انتخاب پیچ و رولپلاک باید متناسب با جنس سطح و زیرسازی باشد. هنگام جایگزینی مهتابی قدیمی نیز سیم‌کشی و قطعات مدار قبلی باید پیش از اتصال براکت جدید بررسی شوند.

اگر درباره سیم‌کشی، نحوه اتصال براکت یا استحکام محل نصب اطمینان ندارید، بهتر است به‌جای آزمون و خطا، از برقکار کمک بگیرید.
